OPGW optikai szálas kompozit felső földelő vezeték

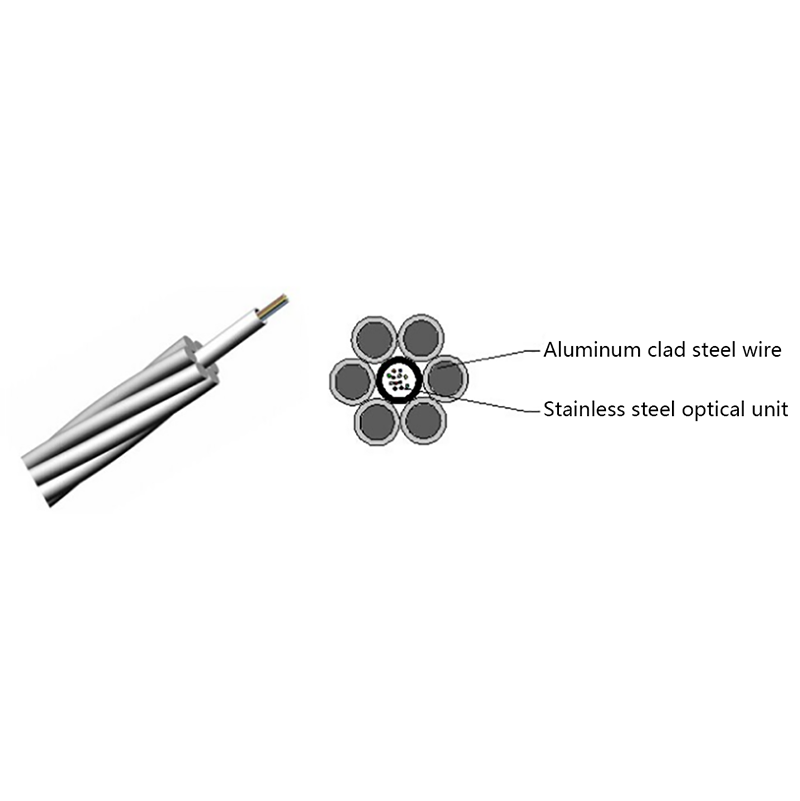

Az OPGW központi cső szerkezeti jellemzői

A rozsdamentes acél cső optikai szálas egységét középen helyezzük el, és más fémhuzalokkal összecsavarva kábelt képeznek; az optikai szálat a rozsdamentes acél csőbe helyezik, hogy jobb legyen a többlethossz; a pontosan megtervezett optikai kábel keresztmetszete biztosítja az optikai kábel elektromos teljesítményét, mechanikai fizikai tulajdonságait és termikus stabilitását;

A rétegszálú OPGW szerkezeti jellemzői

A rozsdamentes acélcsöves optikai szál egységet úgy tervezték, hogy más fémhuzalokkal egyidejűleg összecsavarható legyen;

A rozsdamentes acél csőben elhelyezett optikai szálnak jobb a többlethossza. Ugyanakkor a második rétegen helyezkedik el a réteges szerkezet rozsdamentes acél optikai szálegysége, amely nagyobb és stabilabb húzó többlethosszt hoz létre a sodrással;

A pontosan megtervezett optikai kábel keresztmetszete biztosítja az optikai kábel elektromos teljesítményét, mechanikai fizikai tulajdonságait és termikus stabilitását;

Alkalmazási jellemzők

A vezeték műszaki feltételeinek megfelelően az optikai kábel szerkezetének megváltoztatása nélkül, az alumínium és acél szelvények arányának kombinálásával a vonal műszaki követelményeinek megfelelő termék nyerhető;

A rozsdamentes acél cső alakú OPGW optikai kábel szerkezete nagyobb oldalirányú nyomással és ütésállósággal rendelkezik, mint az alumíniumcső szerkezete; a rozsdamentes acél alacsony vezetőképességgel, nagy szilárdsággal és jó korrózióállósággal rendelkezik, és az optikai szál jól védett;

A rozsdamentes acél cső zsírral van feltöltve, hogy megakadályozza a nedvesség vagy a víz behatolását; az optikai szál fennmaradó hosszának beállításával az optikai kábel jó hőmérsékleti jellemzőkkel rendelkezik;

A nagy szilárdságú, alacsony vezetőképességű alumínium bevonatú acélhuzal belső rétege viseli az OPGW saját súlyát és külső terhelését; a töltésbőr effektus elvét alkalmazva a túlterhelési vagy hibazárlati áramot a jó vezetők külső rétegén vezetik át, ami előnyös az optikai szál védelme szempontjából;

Az optikai kábelek mechanikai és elektromos tulajdonságaik hasonlóak a hagyományos felső földelővezetékekhez, ami megkönnyíti a régi földelővezetékek cseréjét, valamint új földvezetékek tervezését és telepítését. Kettős funkciója van: földelővezeték és kommunikáció.

Az optikai szál fennmaradó hossza pontosan szabályozható, így biztosítható, hogy a kábel ellenálljon a nagy terhelésnek és a nagy fesztávnak;
